Kontekst inwestycji: po co zakładowi przemysłowemu separator ropopochodny
Źródła zanieczyszczeń ropopochodnych na terenie zakładu
Każdy większy zakład przemysłowy wytwarza ścieki zawierające substancje ropopochodne, nawet jeśli nie prowadzi bezpośrednio działalności paliwowej. Oleje, paliwa, smary czy emulsje pojawiają się wszędzie tam, gdzie są pojazdy, maszyny lub urządzenia hydrauliczne. Z punktu widzenia doboru separatora ropopochodnego kluczowe jest zidentyfikowanie wszystkich miejsc, w których woda może kontaktować się z substancjami ropopochodnymi.
Najczęściej są to:
place manewrowe i parkingi – wycieki oleju silnikowego, paliw, płynów eksploatacyjnych, ścieranie opon, rozlane paliwo podczas tankowania pojazdów na terenie zakładu;
warsztaty i serwisy zakładowe – wymiana olejów, naprawy hydrauliki, mycie części, niekontrolowane wycieki z układów smarowania;
myjnie przemysłowe i stanowiska mycia – mycie pojazdów flotowych, maszyn budowlanych, kontenerów, cystern, IBC i beczek z pozostałościami substancji ropopochodnych;
stacje paliw wewnętrzne – dystrybutory, miejsca rozładunku autocystern, magazyny paliw i olejów;
place przeładunkowe – rozlewki podczas przeładunku beczek, IBC lub kontenerów z produktami ropopochodnymi.
Każde z tych miejsc generuje ścieki o innym charakterze: od wód opadowych z niewielkim zanieczyszczeniem, aż po wysoko obciążone ścieki z myjni przemysłowych. To właśnie ta różnorodność decyduje o tym, że dobór separatora substancji ropopochodnych musi być zrobiony osobno dla różnych obszarów zakładu, a nie „jednym urządzeniem dla wszystkiego”.
Konsekwencje braku separatora lub złego doboru
Separator ropopochodny jest zwykle wymuszony przepisami, ale to tylko jedna strona medalu. Zbyt małe, źle dobrane lub po prostu niesprawne urządzenie może wygenerować znacznie wyższe koszty niż sama inwestycja. Typowe konsekwencje nieprawidłowej instalacji to:
kary administracyjne i opłaty podwyższone – przekroczenie dopuszczalnego stężenia substancji ropopochodnych w ściekach odprowadzanych do kanalizacji lub środowiska może skutkować dodatkowymi opłatami, a w skrajnych przypadkach cofnięciem pozwolenia wodnoprawnego;
wstrzymanie produkcji – awaria separatora, przepełnienie, wypływ oleju na zewnątrz zbiornika lub skażenie kanalizacji zakładowej często kończy się czasowym wyłączeniem instalacji z użytkowania i przestojem produkcji;
odpowiedzialność środowiskowa – wyciek substancji ropopochodnych do gruntu lub wód powierzchniowych oznacza konieczność rekultywacji terenu, monitoringu wód gruntowych oraz ryzyko postępowań karnych wobec osób odpowiedzialnych za instalacje;
koszty eksploatacji nieadekwatne do potrzeb – błędnie dobrane urządzenie o za dużej objętości lub nieodpowiednim typie może generować zbyt wysokie koszty opróżnień, czyszczenia i serwisu.
W praktyce częściej szkodzi złe dopasowanie separatora do warunków pracy niż sam jego brak. Zbyt mały separator w strefie wysokiego ryzyka powoduje przedostawanie się olejów na odpływ, natomiast przewymiarowane, ale nieprzemyślane urządzenie działa nieefektywnie, zamula się lub wymaga bardzo częstego czyszczenia.
Podejście „dla świętego spokoju” kontra podejście oparte na danych
Część inwestorów traktuje separator jako „konieczny wydatek”, który trzeba po prostu wstawić, by uzyskać pozwolenie. W takim scenariuszu często wybiera się pierwszy z brzegu model o przepustowości wynikającej z tabeli katalogowej, bez głębszej analizy źródeł ścieków i scenariuszy pracy. Instalacja formalnie spełnia wymagania, ale w eksploatacji pojawiają się problemy: przepełnienia, wycieki, konieczność częstego wzywania wozu asenizacyjnego, a czasem konflikt z lokalnym dostawcą usług kanalizacyjnych.
Drugie podejście łączy wymagania formalne z rzeczywistym bilansem ścieków i oceną ryzyka środowiskowego. Inwestor, projektant i producent separatora analizują:
jakie są maksymalne chwilowe przepływy (deszcze nawalne, intensywna praca myjni, awaryjne zrzuty),
jakim ładunkiem zanieczyszczeń charakteryzują się ścieki w danym miejscu,
jakie są konsekwencje wycieku – czy ścieki idą do kanalizacji miejskiej, czy bezpośrednio do odbiornika,
jakie są ograniczenia przestrzenne na terenie zakładu i możliwości serwisowe.
Podstawy działania separatorów ropopochodnych – co faktycznie dzieje się w zbiorniku
Separacja grawitacyjna, koalescencja i filtracja – trzy różne mechanizmy
Dobór separatora ropopochodnego staje się prostszy, gdy wiadomo, jakie zjawiska fizyczne wykorzystuje dane urządzenie. U podstaw leży zawsze różnica gęstości między wodą a substancjami ropopochodnymi: olej i paliwo mają mniejszą gęstość, więc unoszą się ku górze. Klasyczny separator grawitacyjny zapewnia odpowiedni czas przebywania ścieków w komorze, aby krople oleju mogły wypłynąć na powierzchnię, a cięższe cząstki stałe opaść na dno (sedymentacja).
W separatorach koalescencyjnych dochodzi drugi mechanizm: koalescencja, czyli łączenie się drobnych kropelek w większe. Wkład koalescencyjny, zbudowany z odpowiednio ukształtowanych płyt lub tworzyw o dużej powierzchni, wymusza kontakt i zderzenia mikrokropelek oleju. Dzięki temu szybciej tworzą się większe krople, które łatwiej unoszą się ku górze, co znacząco zwiększa skuteczność urządzenia w porównaniu z czystą separacją grawitacyjną.
Trzeci poziom to filtracja sorpcyjna. Stosuje się ją przede wszystkim tam, gdzie wymagane są bardzo niskie stężenia substancji ropopochodnych na odpływie. Filtr sorpcyjny zawiera materiał, który wiąże pozostałości oleju na powierzchni (sorpcja), „doczyszczając” ścieki po etapie koalescencji. Tego rodzaju rozwiązania stosuje się np. przy odprowadzaniu ścieków bezpośrednio do wód powierzchniowych lub na obszarach szczególnie wrażliwych.
Elementy konstrukcyjne typowego separatora
Niezależnie od producenta, większość separatorów ropopochodnych ma kilka kluczowych stref funkcjonalnych, które inwestor powinien znać, bo wpływają na serwis, eksploatację i koszty:
osadnik (komora wstępna) – pierwsza komora, w której zachodzi sedymentacja piasku, szlamu i ciężkich cząstek. Osadnik chroni właściwą komorę separacyjną przed zamuleniem i zbyt dużą ilością zawiesin;
komora separacyjna – główna część separatora, w której dzięki odpowiednio ukształtowanemu przepływowi zachodzi wypływanie kropli oleju i ich gromadzenie się w górnej części zbiornika;
wkład koalescencyjny – struktura z płyt lub tworzyw, która zwiększa efektywność oddzielania drobnych kropli oleju; wymaga okresowego czyszczenia lub wymiany, co należy uwzględnić w planie eksploatacji;
pływak (zawór odcinający) – element bezpieczeństwa, który w razie nadmiernego nagromadzenia oleju odcina odpływ i zapobiega przedostaniu się warstwy olejowej dalej do kanalizacji;
komora odpływowa – miejsce, w którym ścieki po separacji kierowane są do dalszej instalacji lub odbiornika, często wyposażone w króciec do pomiarów i kontroli.
Niektóre rozwiązania posiadają dodatkowo filtr sorpcyjny w komorze odpływowej lub zintegrowany system pomiaru grubości warstwy olejowej i sygnalizacji przepełnienia. Dla inwestora ważne jest, by dostęp serwisowy do tych elementów był prosty, a ich czyszczenie możliwe bez długich przestojów.
Separatory grawitacyjne vs koalescencyjne – efektywność i serwis
W praktyce projektowej często pojawia się pytanie: separator koalescencyjny czy grawitacyjny? Odpowiedź zależy od wymaganej jakości ścieków na odpływie i charakteru zanieczyszczeń.
Separatory grawitacyjne są prostsze, mniej wrażliwe na zanieczyszczenia stałe, ale osiągają zazwyczaj niższą skuteczność usuwania substancji ropopochodnych. Stosuje się je tam, gdzie dopuszczalne są wyższe stężenia na odpływie (np. gdy ścieki nie trafiają bezpośrednio do wód powierzchniowych, a lokalne wymagania są łagodniejsze) lub tam, gdzie dominuje piasek, szlam i kruszywo, a więc ryzyko zapchania wkładu koalescencyjnego byłoby duże.
Separatory koalescencyjne (klasy I) zapewniają znacznie niższe stężenia oleju na odpływie i są standardem w nowoczesnych instalacjach przemysłowych. Wymagają jednak większej dyscypliny serwisowej: regularnego czyszczenia wkładów, kontroli stanu pływaka i usuwania osadów z osadnika. Są też bardziej wrażliwe na zawiesiny mineralne i stałe – przy nadmiernym obciążeniu piaskiem wkład koalescencyjny może się „zakleić”, drastycznie obniżając skuteczność.
Czy większy separator jest zawsze lepszy?
Intuicja inwestora często podpowiada, że większy znaczy bezpieczniejszy. W przypadku separatorów ropopochodnych takie przewymiarowanie może jednak przynieść skutek odwrotny do zamierzonego. Zbyt duża objętość osadnika i komory separacyjnej sprzyja gromadzeniu się osadów, a przy niewystarczająco wysokich przepływach powoduje strefy stagnacji, w których ścieki praktycznie nie są „przepłukiwane”. W efekcie separator zamula się szybciej, a czas przebywania ścieków nie jest wcale optymalny z punktu widzenia procesu separacji.
Dobór wymiarów powinien wynikać z normy PN-EN 858, obliczeń przepływu i przewidywanego obciążenia ścieków, a nie tylko z chęci „zapasowego” przewymiarowania. Umiejętne dobranie wielkości zbiornika przekłada się na dłuższe okresy między czyszczeniami, stabilną pracę i łatwiejsze uzyskanie wymaganych parametrów na odpływie.

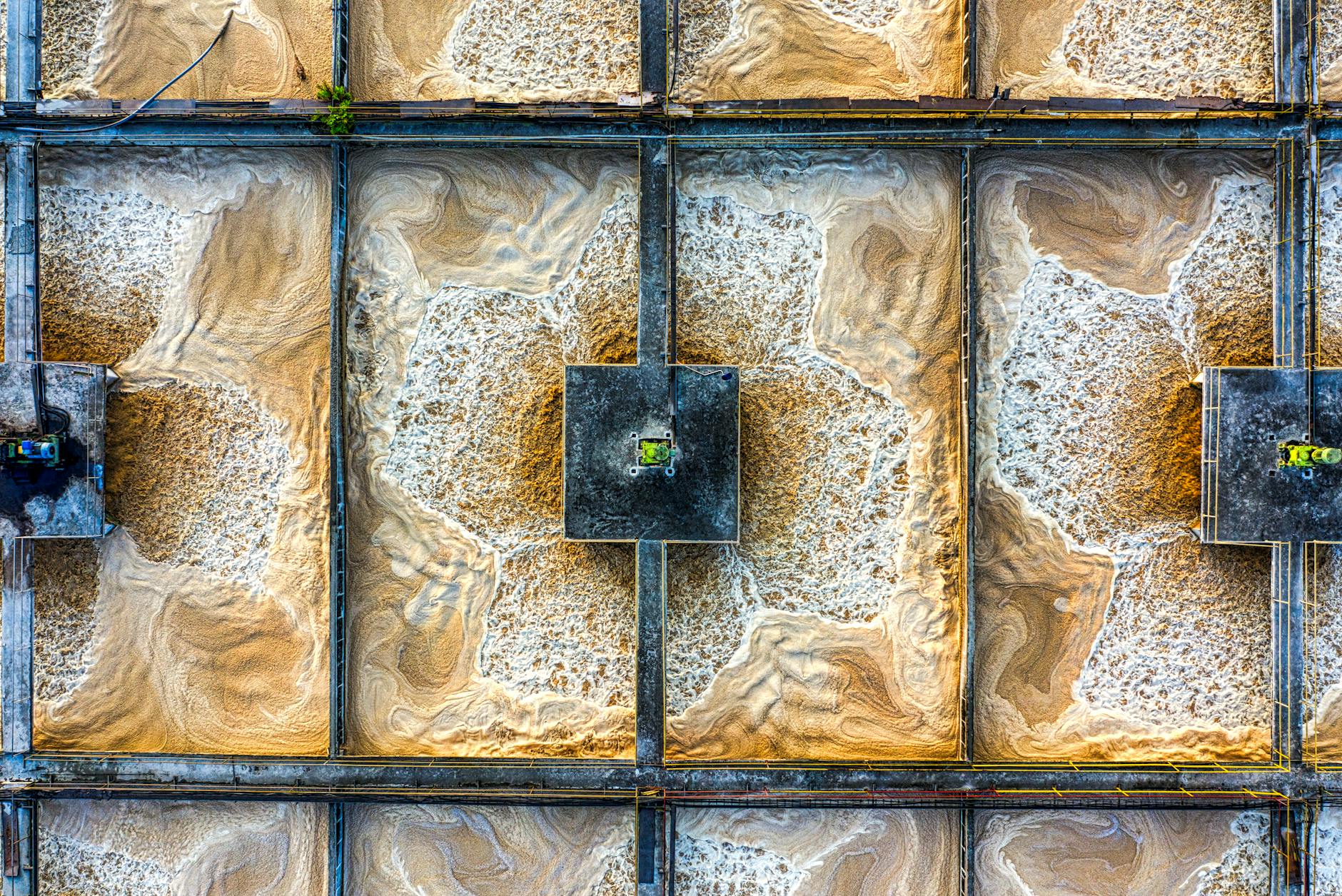

Źródło: Pexels | Autor: Tom Fisk
Ramy prawne i normy – co faktycznie ogranicza wybór inwestora
Kluczowe akty prawne i wymagania administracyjne
Separator ropopochodny w zakładzie przemysłowym funkcjonuje w konkretnym otoczeniu prawnym. Decyzję o typie i klasie urządzenia determinują przede wszystkim:
prawo wodne – reguluje zasady wprowadzania ścieków do wód i do ziemi, a także do urządzeń kanalizacyjnych; określa konieczność posiadania pozwolenia wodnoprawnego na odprowadzanie ścieków przemysłowych;
ustawa o ochronie środowiska – definiuje obowiązki przedsiębiorcy w zakresie zapobiegania zanieczyszczeniom, prowadzenia ewidencji i sprawozdawczości;
lokalne regulacje gestorów sieci kanalizacyjnej – warunki przyłączenia do kanalizacji zakładowej lub gminnej, dopuszczalne stężenia substancji ropopochodnych na wlocie do oczyszczalni;
pozwolenia zintegrowane – dla instalacji wymagających takiego pozwolenia określają często bardzo szczegółowe limity emisji i wymagania w odniesieniu do systemów podczyszczania.
Na etapie koncepcji inwestycji kluczowe jest, aby projektant instalacji wodno-kanalizacyjnych współpracował z osobą odpowiedzialną za kwestie prawne i środowiskowe. To w decyzji wodnoprawnej lub w warunkach przyłączeniowych znajdą się docelowe parametry ścieków na odpływie z zakładu: maksymalne stężenia olejów i węglowodorów, dopuszczalny dopływ chwilowy i średniodobowy, wymagania co do monitoringu jakości ścieków.
Podstawowym dokumentem normatywnym dla separatorów substancji ropopochodnych jest PN-EN 858 (część 1 i 2). Norma określa m.in.:
podział separatorów na klasę I (wysoka skuteczność, stężenie na odpływie ≤ 5 mg/l przy badaniu typowym) i klasę II (stężenie na odpływie ≤ 100 mg/l),
Dodatkowe wymagania normowe, które mogą zaskoczyć inwestora
PN-EN 858 to nie tylko podział na klasy. Norma narzuca szereg wymagań konstrukcyjnych i eksploatacyjnych, które pośrednio wpływają na budżet i układ instalacji:
wymóg osadnika wstępnego – dla większości zastosowań przemysłowych separator powinien być poprzedzony osadnikiem o określonej pojemności, co często oznacza dodatkową studnię lub zbiornik w projekcie;
testy typu i znakowanie – urządzenia muszą być przebadane według procedur normowych, a producent powinien wystawić deklarację zgodności; przypadkowe „zbiorniki olejowe” bez badań nie spełniają tych kryteriów;
wymagania co do materiałów i szczelności – norma określa odporność chemiczną, wytrzymałość na obciążenia i zasady badań szczelności; w praktyce ogranicza to „kombinowane” rozwiązania robione na budowie;
wyposażenie w pływak odcinający i sygnalizację – w wielu zastosowaniach (szczególnie przy odpływie do wód) konieczne jest zastosowanie systemu alarmowego przepełnienia warstwy olejowej.
Inwestor, porównując oferty, musi więc patrzeć nie tylko na cenę i deklarowaną przepustowość, ale też na kompletność wyposażenia zgodną z PN-EN 858. Tanie rozwiązanie „bez sygnalizacji” może okazać się nie do przyjęcia dla organu wydającego pozwolenie wodnoprawne.
Powiązanie z innymi normami i wytycznymi branżowymi
Separator ropopochodny rzadko funkcjonuje w próżni normatywnej. Zwłaszcza w dużych zakładach trzeba spiąć wymagania kilku dokumentów:
normy dotyczące odwodnień dróg i parkingów – określają minimalne wymagania dla odwodnienia obszarów z ruchem pojazdów (np. stacji paliw, baz logistycznych); często wskazują wprost konieczność zastosowania separatorów klasy I;
wytyczne gestorów kanalizacji – w praktyce bywają bardziej restrykcyjne niż przepisy ogólne; dopuszczalne stężenia olejów w ściekach bytowo-gospodarczych z domieszką przemysłową bywają bardzo niskie;
przepisy przeciwpożarowe – w obiektach o podwyższonym ryzyku pożaru (magazyny paliw, lakiernie) pojawia się kwestia stref zagrożenia wybuchem oraz konieczność stosowania elementów przeciwwybuchowych w instalacjach kanalizacyjnych.
Dobrzy producenci separatorów potrafią powiązać te wymagania w jedną całość i zaproponować konfigurację „pod konkretną branżę” – inny układ dla centrum logistycznego, inny dla odlewni czy zakładu obróbki metali.
Diagnoza potrzeb zakładu – jak zebrać dane wejściowe do doboru separatora
Trzy grupy ścieków w zakładzie przemysłowym
Na początek trzeba jasno zdefiniować, jakie ścieki mają być oczyszczane. W praktyce w jednym zakładzie pojawiają się zwykle trzy strumienie:
ścieki opadowe z terenów utwardzonych – parkingi, place manewrowe, drogi wewnętrzne, rampy załadunkowe; tutaj źródłem zanieczyszczeń są głównie wycieki z pojazdów, ścierane opony, pył drogowy, drobne wycieki paliw;
ścieki technologiczne zawierające oleje – np. z myjni zakładowej, stanowisk serwisowych, obróbki skrawaniem, mycia części, odolejania powierzchni;
ścieki bytowo-gospodarcze – zazwyczaj nie trafiają do separatora ropopochodnego, ale ich ilość i sposób odprowadzania wpływa na bilans ścieków całego zakładu.
Dla każdego ze strumieni dobiera się zwykle oddzielny tor oczyszczania. Łączenie wszystkiego w „jedno wielkie urządzenie” kusząco wygląda na rysunku koncepcyjnym, ale najczęściej komplikuje uzgodnienia formalne i eksploatację.
Kluczowe parametry przepływu: Qmax, Qśrednie, charakter zrzutu
Norma PN-EN 858 odnosi się do przepływu obliczeniowego urządzenia. W praktyce do doboru separatora potrzebne są przynajmniej trzy liczby:
maksymalny chwilowy przepływ (Qmax) – dla ścieków opadowych wynika z natężenia deszczu i powierzchni zlewni, dla ścieków technologicznych z wydajności urządzeń (np. myjek, stanowisk mycia);
średni przepływ dobowy (Qśr) – istotny dla oceny częstotliwości przemywania separatora, intensywności wymiany warstw, a także dla gospodarki osadami;
charakter zrzutu – ciągły (np. powolny spływ z dużego parkingu) czy impulsowy (np. intensywna praca myjni przez kilka godzin dziennie).
Typowy błąd na etapie inwestycji polega na przyjęciu zbyt konserwatywnego Qmax z deszczu dla niewielkich powierzchni, co prowadzi do niepotrzebnego przewymiarowania urządzeń. Z drugiej strony w przypadku myjni lub stanowisk ciśnieniowego mycia często zapomina się o tym, że dwa stanowiska mogą pracować równocześnie i sumaryczny chwilowy przepływ będzie dwukrotnie wyższy niż wydajność jednego urządzenia.
Charakter zanieczyszczeń: oleje lekkie, ciężkie, zawiesina, chemia procesowa
Nie każdy „olej” zachowuje się tak samo w separatorze. Dla prawidłowego doboru trzeba ustalić:
rodzaj substancji ropopochodnych – paliwa lekkie, oleje hydrauliczne, oleje przekładniowe, emulsje chłodzące; substancje emulgujące i detergenty znacząco obniżają skuteczność separacji grawitacyjnej;
zawartość zawiesiny mineralnej – piasek, pył, śrut, opiłki metali; ich wysoka ilość wymusza większy lub dodatkowy osadnik, a czasem wstępne sito lub kratę;
pH i temperatura ścieków – skrajne wartości mogą wymuszać zastosowanie innych materiałów separatora (np. stal kwasoodporna zamiast tworzywa) oraz dodatkowych etapów kondycjonowania ścieków.
W zakładach, gdzie stosuje się emulsje chłodzące i agresywne środki myjące, klasyczny separator ropopochodny bywa jedynie etapem wstępnym, a kluczową rolę odgrywają instalacje rozbijania emulsji lub flotacji. Z kolei na typowym parkingu dla pracowników zwykle wystarczy układ z osadnikiem i separatorem koalescencyjnym klasy I.
Warunki zabudowy: głębokość, obciążenia, poziom wód gruntowych
Dane procesowe to jedno, a ograniczenia budowlane i geotechniczne to drugie. Przy diagnozy potrzeb trzeba wspólnie spojrzeć na plan zagospodarowania i warunki gruntowe:
dostępna głębokość włączeń kanalizacji – jeśli odpływ z separatora wypada zbyt głęboko, może być konieczna przepompownia; przy bardzo płytkich kanałach lepiej sprawdzają się separatory o wydłużonym rzucie poziomym niż „wysokie walce”;
obciążenia z ruchem ciężkim – dla placów manewrowych TIR potrzebne są obudowy i włazy w klasie D400 lub wyższej, co zawęża wybór materiałów i kształtów zbiornika;
poziom wód gruntowych – wysoki poziom wymusza zabezpieczenia przed wyporem (kotwienie, płyty denne, obetonowanie); nie każdy typ prefabrykowanego separatora można bezpiecznie posadzić w takich warunkach.
Przykładowo, w zakładzie zlokalizowanym na terenach podmokłych rozważano początkowo duży separator żelbetowy. Po analizie geotechnicznej zdecydowano się na dwa mniejsze separatory z tworzywa, posadowione płycej w dwóch niezależnych zlewniach – wyszło taniej w wykonaniu i bezpieczniej pod względem stateczności.
Oczekiwany sposób eksploatacji i serwisu
Dobór separatora powinien uwzględniać nie tylko to, jakie ścieki powstaną, ale też kto i jak będzie urządzenie obsługiwał. Kilka pytań, które warto zadać na etapie koncepcji:
czy zakład ma własny dział utrzymania ruchu, który może przejąć proste czynności serwisowe (kontrola pływaka, czyszczenie wkładu), czy wszystko będzie zlecane firmie zewnętrznej?
jaka jest dostępność do zbiorników – czy nad separatorem można swobodnie stanąć wozem asenizacyjnym, czy potrzebne będą przedłużki i nadbudowy studzienek?
jaką częstotliwość wywozu osadów i warstwy olejowej przyjmuje się jako akceptowalną z punktu widzenia logistyki i kosztów?
Jeśli wiadomo, że serwis zewnętrzny będzie realizowany rzadko, lepiej dobrać układ z większym osadnikiem i prostym, odpornym wkładem niż bardzo „czułe” urządzenie o minimalnej pojemności, wymagające co kilka tygodni interwencji.
Typy separatorów ropopochodnych i konfiguracje instalacji – przegląd praktyczny
Separatory podziemne vs naziemne – gdzie które rozwiązanie ma przewagę
Większość inwestycji przemysłowych korzysta z separatorów podziemnych, ale w niektórych sytuacjach urządzenia naziemne wypadają korzystniej. Porównanie obu podejść wygląda następująco:
podziemne separatory (żelbetowe, z tworzyw, stalowe):
plusy: brak zajmowania powierzchni użytkowej, ochrona przed uszkodzeniami mechanicznymi, łatwe wkomponowanie w odwodnienie dróg i placów;
minusy: konieczność robót ziemnych, czasem skomplikowane posadowienie w trudnych gruntach, utrudniony dostęp serwisowy przy głębokim posadowieniu.
naziemne lub półzanurzone separatory (stal, tworzywa):
plusy: bardzo dobry dostęp serwisowy, łatwiejsza rozbudowa/modernizacja, mniejszy wpływ warunków gruntowych;
minusy: zajęcie miejsca na terenie zakładu, konieczność zabezpieczenia przed uszkodzeniem, czasem kłopotliwe w kontekście estetyki i przepisów ppoż.
W praktyce naziemne rozwiązania częściej stosuje się przy ściekach technologicznych (np. z myjni lub linii produkcyjnych), lokując je w wydzielonych pomieszczeniach lub na zadaszonych placach technicznych. Podziemne dominują przy ściekach opadowych z dużych powierzchni.
Separatory z osadnikiem zintegrowanym i oddzielnym – wpływ na układ kanalizacji
Producenci oferują zarówno separatory z wbudowanym osadnikiem, jak i takie, które współpracują z oddzielnym zbiornikiem osadu. Różnice mają znaczenie przy planowaniu sieci:
zintegrowany osadnik:
mniej urządzeń do wrysowania w projekt, prostsze przyłącza, kompaktowa zabudowa;
ale przy bardzo dużej ilości zawiesiny osadnik może być zbyt mały, co wymusza częsty wywóz osadów i wyłączanie całego urządzenia na czas serwisu.
osadnik oddzielny:
możliwość powiększenia pojemności osadu bez ingerencji w sam separator; łatwiejsza modernizacja w razie niedoszacowania zawiesiny;
bardziej rozbudowany układ komór i studzienek, potencjalnie większy koszt robót ziemnych.
Na dużych bazach transportowych czy w zakładach przeróbki kruszyw lepiej sprawdza się układ z dużym, oddzielnym osadnikiem i mniejszym separatorem koalescencyjnym, chronionym przed przeciążeniem piaskiem.
Separatory klasy I i II – kiedy wystarczy niższa klasa skuteczności
Norma PN-EN 858 rozróżnia separatory klasy I i II, ale przepisy lokalne i warunki pozwolenia wodnoprawnego często automatycznie „wymuszają” klasę I. Są jednak sytuacje, w których klasa II jest akceptowalna, a nawet racjonalna ekonomicznie:
klasa I (koalescencyjne):
stosowana, gdy ścieki po separatorze trafiają bezpośrednio do wód powierzchniowych, rowów melioracyjnych, cieków lub na obszary chronione;
rekomendowana, gdy gestor kanalizacji stawia niskie limity stężeń oleju na wlocie do oczyszczalni;
wymaga bardziej rygorystycznej obsługi i kontroli wkładu koalescencyjnego.
klasa II (grawitacyjne o obniżonej skuteczności):
może być akceptowalna, gdy ścieki kierowane są dalej do własnej, rozbudowanej oczyszczalni zakładowej, gdzie następuje dodatkowy etap doczyszczania;
sprawdza się przy niewielkim stopniu zanieczyszczenia, np. na małych, pomocniczych placach z rzadkim ruchem ciężkim;
jest prostsza w budowie i serwisie, ale rzadziej spotykana w nowych inwestycjach z uwagi na trend zaostrzania wymagań.
Separatory z obejściem (by‑pass) i pełnoprzepływowe – jak dopasować do hydrauliki zlewni
Przy większych powierzchniach zlewni pojawia się pytanie, czy separator ma przyjąć pełen przepływ deszczu nawalnego, czy tylko jego część. Od tego zależy wielkość urządzenia i koszt całej instalacji.
Separatory pełnoprzepływowe:
cały przepływ z kanalizacji deszczowej przechodzi przez separator – zarówno „małe” deszcze, jak i ulewy;
urządzenie jest większe, a więc droższe, wymaga też zwykle większej średnicy przyłączy;
dają przewidywalny efekt oczyszczania w każdych warunkach, co jest istotne zwłaszcza przy odbiornikach wrażliwych (małe cieki, obszary chronione).
Separatory z obejściem (by‑pass):
na separator kierowana jest tylko pierwsza, najbardziej zanieczyszczona fala opadu, a nadmiar przepływu jest odprowadzany obejściem z pominięciem urządzenia;
pozwalają znacząco ograniczyć wymagany przepływ nominalny i średnicę separatora, co w dużych zlewniach (parkingi, bazy logistyczne) przekłada się na wyraźne oszczędności;
wymagają starannego uzgodnienia z projektantem kanalizacji i organem wydającym pozwolenie wodnoprawne – nie wszędzie są dopuszczalne.
Na parkingach o powierzchni kilkuset miejsc dla pracowników rozsądniejszy bywa układ by‑pass, szczególnie gdy ścieki trafiają jeszcze do miejskiej oczyszczalni. W przypadku niewielkiego placu przy zakładzie chemicznym, z bezpośrednim zrzutem do cieku, pełnoprzepływowy separator klasy I jest już standardem.
Separatory zintegrowane z przepompownią – kiedy hydraulika wymusza kompakt
Przy różnicach wysokości i rozległych sieciach wewnętrznych często pojawia się konieczność podniesienia ścieków za separatorem. Można to rozwiązać na dwa sposoby: osobną przepompownią albo urządzeniem zintegrowanym.
Taka analiza wymaga nieco więcej pracy na etapie projektu, ale w praktyce przekłada się na niższe koszty cyklu życia instalacji, mniej awarii i lepszą pozycję zakładu w kontaktach z inspektoratami ochrony środowiska. Coraz więcej firm traktuje separator jak element szerszej strategii ESG i zarządzania ryzykiem środowiskowym, nie tylko jako „kawałek betonu w ziemi”. W tym kontekście pomocne bywa wsparcie producentów rozwiązań wodno-ściekowych, takich jak Techneau Polska – Separatory ropopochodne, tłuszczu, przepompown, którzy łączą perspektywę techniczną z wymaganiami formalnymi.
Oddzielny separator i niezależna przepompownia:
większa elastyczność – w razie zmiany warunków można wymienić same pompy lub dodać drugą komorę;
łatwiejszy dostęp serwisowy, jeśli komory są projektowane jako osobne obiekty;
bardziej rozbudowana infrastruktura (dwie komory, więcej rurociągów, dodatkowe studzienki).
Separator zintegrowany z przepompownią:
mniej elementów budowlanych, krótsze rurociągi, zwykle prostsza zabudowa w terenie ciasnym;
dobrze sprawdza się tam, gdzie poziom włączenia do kanalizacji zewnętrznej jest wysoki, a zlewnia rozciąga się nisko (np. doki przeładunkowe);
trzeba dokładnie przeanalizować dostęp do pomp i części hydraulicznych, aby nie komplikować każdej interwencji serwisowej.
W zakładach modernizowanych etapami często wygrywa rozwiązanie z osobną przepompownią – łatwiej je później rozbudować, dołożyć kolejną gałąź kanalizacji czy zmienić sposób sterowania.
Separatory z alarmem poziomu oleju i zdalnym monitoringiem – wydatek czy realne wsparcie?
Przy większych zakładach, rozproszonych instalacjach i restrykcyjnych pozwoleniach wodnoprawnych sens ma automatyzacja nadzoru nad separatorem. Opcje są dwie: proste alarmy lokalne i rozbudowany monitoring on‑line.
Alarm lokalny (pływak, sonda przewodnościowa):
informuje o przekroczeniu dopuszczalnego poziomu warstwy olejowej lub osadu, często sygnałem świetlnym/dźwiękowym;
rozwiązanie tanie, nieskomplikowane w zabudowie, niewymagające rozbudowanej automatyki;
sprawdza się tam, gdzie przy separatorze regularnie pojawia się obsługa techniczna.
Monitoring zdalny (GSM, integracja z BMS/SCADA):
umożliwia przesyłanie sygnałów o stanach awaryjnych, przepełnieniu, zaniku zasilania, a czasem także podstawowych danych eksploatacyjnych;
jest przydatny w rozległych zakładach, z wieloma separatorami rozsianymi na dużej powierzchni;
wiąże się z wyższym kosztem inwestycyjnym i potrzebą minimalnej obsługi systemu (karty SIM, testy łączności).
Jeśli separatory obsługuje zewnętrzna firma, zdalny alarm potrafi zmniejszyć ryzyko spóźnionego wywozu i kary za przekroczenia zrzutu. W małym zakładzie, z jednym urządzeniem pod okiem konserwatora, wystarcza zwykle prosty pływak z sygnalizatorem.
Separatory z zamknięciem pływakowym i zaworem odcinającym – zabezpieczenia na sytuacje awaryjne
W normalnych warunkach separator ma przepuszczać wodę, zatrzymując olej. Problem pojawia się przy nagłych wyciekach dużej ilości paliwa lub oleju. Tu znaczenie ma sposób zabezpieczenia wylotu.
Zamknięcie pływakowe:
element, który unosi się na powierzchni i przy zbyt wysokim nagromadzeniu oleju odcina odpływ z separatora;
rozwiązanie typowe, objęte normą PN‑EN 858, stosowane w większości separatorów klasy I;
wymaga regularnej kontroli czystości, aby ruch pływaka nie był zakłócony (np. przez zawiesinę czy odpady stałe).
Dodatkowe zawory odcinające (ręczne lub automatyczne):
pozwalają zamknąć odpływ niezależnie od stanu pływaka – np. po zgłoszeniu awarii na instalacji paliwowej;
mogą być uruchamiane lokalnie (zawór klinowy, zasuwka) albo zdalnie (zawór pneumatyczny/elektryczny z przyciskiem awaryjnym);
podnoszą poziom bezpieczeństwa, ale komplikują eksploatację i wymagają jasnej procedury obsługi.
W bazach paliw i przy magazynach substancji niebezpiecznych coraz częściej stosuje się kombinację: standardowe zamknięcie pływakowe plus zewnętrzny zawór awaryjny, skojarzony z systemem detekcji wycieku.
Materiały wykonania separatorów – żelbet, stal, tworzywa
Wybór materiału zbiornika nie sprowadza się tylko do ceny. Różnice w odporności chemicznej, sztywności i sposobie posadowienia realnie wpływają na funkcjonowanie instalacji.
Separatory żelbetowe:
duża masa ogranicza ryzyko wyporu przy wysokich wodach gruntowych – często nie wymagają dodatkowego kotwienia;
dobrze znoszą obciążenia ruchem ciężkim; łatwo uzyskać klasy obciążenia D400 i wyższe;
wymagają kontroli jakości powłok uszczelniających od strony ścieków, zwłaszcza przy ściekach agresywnych chemicznie.
Separatory z tworzyw sztucznych (PE, PP):
niska masa ułatwia montaż, ale przy wysokich wodach gruntowych wymusza kotwienie lub obetonowanie;
bardzo dobra odporność na większość ścieków przemysłowych o skrajnym pH, przy prawidłowym doborze materiału;
ograniczenia co do głębokości posadowienia i obciążeń od ruchu, zwłaszcza przy dużych głębokościach nasypu.
Separatory stalowe:
sprawdzają się w wersjach naziemnych, łatwych do zabudowy w halach technicznych lub na konstrukcjach wsporczych;
wymagają starannego doboru powłok antykorozyjnych oraz regularnej inspekcji, szczególnie przy ściekach agresywnych;
przy odpowiednim projekcie mogą łączyć funkcje separatora, zbiornika retencyjnego i przepompowni.
Na terenach o słabych gruntach nośnych albo wysokim poziomie wód często wybiera się żelbet, nawet kosztem wyższej ceny transportu, ze względu na prostsze zabezpieczenie stateczności. Z kolei tam, gdzie liczy się odporność korozyjna i łatwość montażu, wygrywa tworzywo.
Dobór pojemności retencyjnej – separator a zbiornik retencyjny
Separatory ropopochodne muszą „zmieścić” przepływ deszczu obliczeniowego, ale nie zawsze pełnią funkcję znaczącej retencji. Często łączą się z innymi zbiornikami, co rodzi kilka wariantów.
Separator z minimalną retencją, przed zewnętrznym zbiornikiem:
zadaniem separatora jest oczyszczanie, a nie magazynowanie – zbiornik retencyjny przejmuje rolę „bufora” dla odpływu;
pozwala ograniczyć pojemność separatora, ale wymaga starannego prowadzenia przewodów, żeby nie doprowadzić do odkładania się osadów w zbiorniku retencyjnym;
dobrze sprawdza się przy dużych zlewniach z limitowanym odpływem do odbiornika.
Separator i retencja w jednym obiekcie:
jeden, większy zbiornik pełni funkcję zarówno separacji, jak i magazynowania części deszczu;
rozwiązanie bardziej kompaktowe, ale trudniejsze do modernizacji (np. przy zmianie wymagań co do retencji);
wymaga dokładnego przeanalizowania hydrauliki, by nie zaburzyć pracy układu koalescencyjnego przy napełnianiu i opróżnianiu retencji.
Przy inwestycjach w strefach miejskich, gdzie każda dodatkowa komora pod ziemią to kłopot, inżynierowie często decydują się na obiekt wielofunkcyjny. Na dużych terenach przemysłowych łatwiej wydzielić osobny zbiornik retencyjny, zlokalizowany w miejscu optymalnym hydraulicznie, a separator pozostawić blisko źródeł zanieczyszczeń.
Separacja ropopochodnych w ściekach opadowych vs technologicznych – inne realia pracy
Separatory pracujące na ściekach opadowych z dróg i placów funkcjonują inaczej niż te, które oczyszczają ściek technologiczny z myjni lub linii produkcyjnych.
Ścieki opadowe:
zanieczyszczenia dopływają w sposób nierównomierny – intensywnie podczas pierwszej fazy deszczu, potem coraz słabiej;
zawiesina mineralna (piasek, pyły) często dominuje nad samym olejem, co stawia wysokie wymagania wobec osadników;
okresy bez przepływu sprzyjają odkładaniu się osadów w sieci – dobór średnic i spadków kanałów ma znaczenie porównywalne z doborem samego separatora.
Ścieki technologiczne:
zawierają często detergenty i środki myjące, które emulgują olej i utrudniają klasyczną separację grawitacyjną;
pracują w sposób bardziej powtarzalny (cykle produkcyjne, godziny pracy myjni), co ułatwia analizę przepływów, ale wymusza większą odporność materiałową;
wymagają zwykle dodatkowych etapów (np. odolejacze lamelowe, flotacja, rozbijanie emulsji, neutralizacja pH), gdzie klasyczny separator jest tylko pierwszym stopniem.
Na liniach, gdzie regularnie używa się silnych detergentów alkalicznych, często stosuje się oddzielny obieg ścieków technologicznych, niełączony z deszczówką. To upraszcza spełnienie wymagań dla wód opadowych i pozwala dobrać specjalistyczne rozwiązania dla trudniejszych ścieków procesowych.
Integracja separatora z oczyszczalnią zakładową lub miejską – granica odpowiedzialności
Dobierając separator, trzeba brać pod uwagę nie tylko jego parametry, ale też kontekst całego systemu – gdzie ścieki trafią po oczyszczeniu.
Własna oczyszczalnia zakładowa:
separator pełni rolę wstępnego stopnia odolejania, który ma chronić dalsze urządzenia (bioreaktory, flotację, membrany) przed zatłuszczeniem;
wymagania co do stężenia oleju na odpływie z separatora mogą być inne niż w przypadku bezpośredniego zrzutu do odbiornika, ale za to rośnie znaczenie stabilności pracy;
warto dopasować sposób automatycznego zamknięcia i alarmowania do logiki sterowania całej oczyszczalni – unikając niepotrzebnych zatrzymań lub przelania nieoczyszczonego ścieku na obejścia awaryjne.
Odprowadzanie do miejskiej kanalizacji sanitarnej lub ogólnospławnej:
warunki odbioru określa zazwyczaj regulamin dostawcy usług i umowa; często poziom oleju jest ściśle limitowany, mimo że ścieki trafią dalej do oczyszczalni komunalnej;
przewymiarowanie separatora może nie przynieść dodatkowych korzyści, jeśli i tak głównym ograniczeniem są inne parametry (np. ChZT, ładunek azotu);
Najczęściej zadawane pytania (FAQ)
Po co jest separator substancji ropopochodnych w zakładzie przemysłowym?
Separator ma za zadanie oddzielić oleje, paliwa, smary i inne substancje ropopochodne od wody (ścieków opadowych, technologicznych, z mycia). Chroni kanalizację, grunt i odbiorniki wodne przed skażeniem, a tym samym ogranicza ryzyko kar administracyjnych i kosztownych akcji rekultywacyjnych.
W zakładach przemysłowych źródłem zanieczyszczeń są m.in. place manewrowe i parkingi, warsztaty, myjnie przemysłowe, wewnętrzne stacje paliw czy place przeładunkowe. W każdym z tych miejsc powstają ścieki o innym charakterze, dlatego separator jest elementem zabezpieczenia środowiskowego całego terenu, a nie „dodatkową beczką w ziemi”.
Gdzie w zakładzie przemysłowym trzeba stosować separatory ropopochodne?
Najczęściej separatory projektuje się w miejscach, gdzie woda ma kontakt z powierzchniami narażonymi na wycieki oleju lub paliwa. Są to przede wszystkim:
place manewrowe, parkingi, drogi wewnętrzne z ruchem ciężkim,
warsztaty, serwisy zakładowe, strefy napraw i wymiany olejów,
stacje paliw wewnętrzne, miejsca rozładunku autocystern, magazyny paliw i olejów,
place przeładunkowe produktów ropopochodnych.
Rzadko wystarcza jeden, centralny separator „do wszystkiego”. Zwykle projektuje się osobne urządzenia dla różnych stref, bo inne są tam przepływy, ładunek zanieczyszczeń i wymagania co do jakości ścieków na odpływie.
Jak dobrać przepustowość separatora substancji ropopochodnych?
Przepustowość separatora wynika z maksymalnych chwilowych przepływów ścieków, a nie z „przeciętnych” warunków. Uwzględnia się m.in. deszcze nawalne dla danej lokalizacji, intensywność pracy myjni, ewentualne awaryjne zrzuty. Kluczowe jest policzenie bilansu ścieków osobno dla każdej strefy zakładu, a dopiero potem dobór urządzenia z katalogu producenta.
Przewymiarowanie i niedowymiarowanie są równie problematyczne. Zbyt mały separator przepuszcza olej na odpływ i szybciej się przepełnia, natomiast zbyt duży może pracować w sposób nieefektywny, częściej się zamula i generuje niepotrzebnie wysokie koszty opróżnień i serwisu. Praktyczne podejście łączy wymagania prawne z realnymi scenariuszami pracy instalacji.
Czym się różni separator grawitacyjny od koalescencyjnego i który wybrać?
Separator grawitacyjny wykorzystuje różnicę gęstości pomiędzy wodą a substancjami ropopochodnymi. W odpowiednio dużej komorze krople oleju wypływają ku górze, a cięższe cząstki opadają na dno. Jest to rozwiązanie prostsze, mniej wrażliwe na zanieczyszczenia stałe, ale osiąga niższą skuteczność oczyszczania.
Separator koalescencyjny ma dodatkowy wkład koalescencyjny, który wymusza zderzenia mikrokropelek oleju i ich łączenie w większe krople. Dzięki temu oczyszczanie jest znacznie skuteczniejsze, można osiągać niższe stężenia ropopochodnych na odpływie, jednak urządzenie jest bardziej wymagające serwisowo i wrażliwsze na zbyt duże ilości zawiesin.
W praktyce: dla prostych, mniej obciążonych wód opadowych często wystarcza rozwiązanie grawitacyjne, natomiast dla myjni przemysłowych, stacji paliw i zrzutów bezpośrednio do odbiornika zwykle wybiera się separatory koalescencyjne, często z dodatkową filtracją sorpcyjną.
Jakie są konsekwencje braku separatora lub złego doboru urządzenia?
Skutki mogą być zarówno formalne, jak i czysto biznesowe. Najczęstsze to kary administracyjne i podwyższone opłaty za przekroczenie dopuszczalnych stężeń w ściekach, a w skrajnym przypadku cofnięcie pozwolenia wodnoprawnego. Przy poważnym wycieku pojawia się obowiązek rekultywacji terenu i monitoringu wód gruntowych oraz ryzyko postępowań karnych wobec osób odpowiedzialnych.
Z punktu widzenia zakładu równie dotkliwe są przestoje. Awaria separacji, przepełnienie czy skażenie wewnętrznej kanalizacji często kończą się czasowym wyłączeniem części instalacji z eksploatacji. Do tego dochodzą koszty nadmiernie częstych opróżnień i czyszczenia źle dobranego separatora – zwłaszcza gdy urządzenie jest przewymiarowane lub nieodpowiednio dobrane do charakteru ścieków.
Na co zwrócić uwagę przy wyborze producenta i typu separatora ropopochodnego?
Kluczowe jest podejście do analizy warunków pracy. Jeden producent sprzeda „standardowy” model z tabeli, inny zacznie od pytań o źródła ścieków, maksymalne przepływy, typ zanieczyszczeń, warunki odpływu (kanalizacja miejska vs bezpośredni odbiornik) oraz ograniczenia przestrzenne i serwisowe. To drugie podejście zwykle przekłada się na niższe koszty eksploatacji i mniejsze ryzyko problemów.
Warto porównać nie tylko parametry techniczne, ale też dostęp serwisowy do osadnika, wkładu koalescencyjnego, filtrów sorpcyjnych i pływaka. Dobrze zaprojektowany separator umożliwia sprawne czyszczenie bez długich przestojów i ma możliwość podłączenia systemu pomiaru grubości warstwy olejowej oraz sygnalizacji przepełnienia.
Czy jeden separator może obsłużyć cały zakład przemysłowy?
Technicznie czasem jest to możliwe, ale z reguły nie jest to rozwiązanie optymalne. Różne strefy zakładu generują ścieki o zupełnie innym obciążeniu: wody opadowe z parkingów mają inny charakter niż intensywnie zanieczyszczone ścieki z myjni czy warsztatu. Jeden, centralny separator musi wtedy pracować w trybie „kompromisu”, co często kończy się albo przewymiarowaniem, albo niewystarczającą skutecznością.
Praktyczniejsze jest rozdzielenie strumieni ścieków i zaprojektowanie osobnych separatorów dla kluczowych obszarów (np. myjnia, stacja paliw, place manewrowe). Pozwala to lepiej dopasować typ i wielkość urządzenia, ograniczyć ryzyko awarii całego systemu i zoptymalizować koszty opróżnień oraz serwisu.
